高壓開關（在控制、保護電路中常稱為斷路器）特性測試儀是電力系統預防性試驗中不可或缺的重要設備，用于檢測斷路器、隔離開關等高壓開關的機械性能和電氣性能。為了幫助電力工作者、試驗工程師及相關采購人員更好地理解和使用該設備，武漢龍電電氣將對高壓開關特性測試儀涉及的核心名詞與測試功能進行系統性的解釋。

一、 基礎概念類

◆ 高壓開關/斷路器 (High Voltage Switchgear / Circuit Breaker)

解釋：本文中高壓開關與斷路器常指代同一主體設備。它是電力系統中最重要的控制和保護設備，能在正常或故障狀態下（如短路）可靠地接通、承載和分?jǐn)嚯娏鳌?/p>

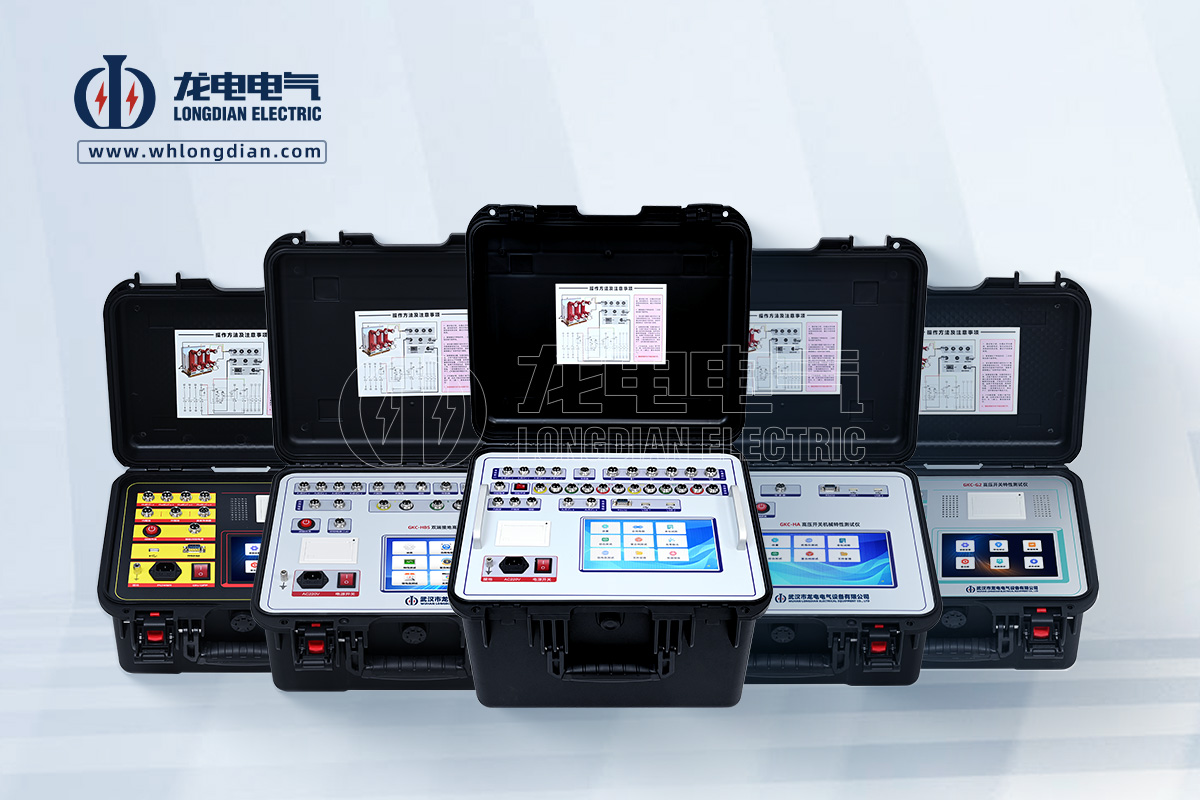

◆ 高壓開關特性測試儀 (High Voltage Circuit Breaker Analyzer)

解釋：一種集成了現代測量技術、計算機技術和電子技術的專用儀器。它能對高壓開關的多種機械特性參數和電氣參數進行時間同步測量，并以數據、波形、圖表等形式呈現，以評估開關的分合閘性能是否正常。

二、 時間參數類

◆ 合閘時間 (Closing Time)

解釋：從合閘操作線圈得電（或接收到合閘指令）的瞬間起，到開關動觸頭與靜觸頭第一次電氣接觸（即合閘）為止所經歷的時間。

◆ 分閘時間 (Opening Time)

解釋：從分閘操作線圈得電（或接收到分閘指令）的瞬間起，到開關動觸頭與靜觸頭第一次分離（即分閘）為止所經歷的時間。

◆ 合分時間 (Close-Open Time / O-CO Time)

解釋：在“合分”操作循環中，從合閘線圈得電開始，到分閘操作中動、靜觸頭第一次分離為止的時間間隔。該參數對評估斷路器的重合閘性能至關重要。

◆ 相同期 (Phase Synchronization)

解釋：指三相開關的三極間合閘或分閘時間的最大差值。包括合閘相同期和分閘相同期。同期性差會導致系統沖擊電流增大，影響系統穩定。

◆ 同相不同期 (Intra-phase Synchronization)

解釋：針對每相有雙斷口或多斷口的開關（如SF6斷路器），指同一相內多個并聯斷口間分合閘時間的最大差值。

三、 行程與速度參數類

◆ 觸頭行程 (Contact Travel)

解釋：開關操作過程中，動觸頭從分閘位置到合閘位置所走過的總位移。

◆ 接觸行程 (Contact Overtravel)

解釋：也稱超程。指開關合閘后，動、靜觸頭已經接觸，但機構仍會繼續推進一小段距離。這段距離保證了觸頭在電磨損后仍能保持可靠接觸壓力。

◆ 剛分速度 (Break Speed at Instant of Contact Separation)

解釋：動觸頭在分閘過程中，剛分離瞬間（通常是分離后2-4ms內）的平均速度。高速分閘能保證電弧快速熄滅。

◆ 剛合速度 (Make Speed at Instant of Contact Touch)

解釋：動觸頭在合閘過程中，即將接觸瞬間（通常是接觸前2-4ms內）的平均速度。足夠的剛合速度能減少預擊穿電弧對觸頭的燒蝕。

◆ 最大分閘速度 (Maximum Opening Speed)

解釋：分閘過程中動觸頭運動速度的最大瞬時值。

四、 電氣與機械狀態類

◆ 線圈電流 (Coil Current)

解釋：測試儀通過電流鉗測量到的分、合閘操作線圈的電流波形。通過分析該波形，可以判斷電磁鐵芯是否卡澀、線圈是否匝間短路、輔助觸點是否切換及時等問題。

◆ 分/合閘線圈 (Opening/Closing Coil)

解釋：開關操作機構中，接收電信號并產生電磁力以驅動機械部件完成分閘或合閘操作的電磁線圈。

◆ 彈跳 (Bounce)

解釋：開關在合閘過程中，動、靜觸頭接觸后因碰撞而產生的連續多次短時間分離和再接觸的現象。過大的彈跳會加劇觸頭燒蝕甚至熔焊。合閘彈跳時間是衡量彈跳嚴重程度的重要參數。

◆ 分閘反彈 (Rebound)

解釋：開關在分閘過程結束時，動觸頭或機構部件因撞擊緩沖器而產生的回彈現象。過大的反彈可能引起重擊穿。

◆ 金短時間 (Golden Time / Pre-arcing Time)

解釋：在合閘操作中，從動、靜觸頭第一次機械接觸到完全穩定接觸不再分離的時間。此時間越短，說明合閘過程越穩定，彈跳越小。

五、 高級測試功能類

◆ 斷口識別 (Contact Identification)

解釋：測試儀能夠自動識別并顯示哪一相或哪一個斷口先合上或先分開，從而方便工程師進行同期性分析和調試。

◆ 動態電阻測試 (Dynamic Resistance Measurement, DRM)

解釋：一種通過向斷口注入直流電流，并測量其在分/合閘過程中電阻動態變化的先進方法。能有效檢測滅弧室內部觸頭的燒蝕程度、觸頭行程是否到位等隱性缺陷，是評估SF6斷路器健康狀態的關鍵手段。

◆ 合閘電阻測試 (Closing Resistance Test)

解釋：用于測量某些超高壓斷路器為限制合閘操作過電壓而并聯的合閘電阻的阻值及其投入時間。該電阻通常在主觸頭合閘前先接入電路，吸收能量，之后再由主觸頭短接。

◆ 重合閘測試 (Reclosing Test)

解釋：模擬電力線路發生瞬時故障時，斷路器按預設的“分-θ-合分”時序進行自動重合閘的操作測試。測試儀會精確測量無電流間隔時間（θ）、合分時間等參數，驗證保護策略的正確性。

◆ 雙端接地測試 (Test with Two-end Grounding)

解釋：針對GIS（氣體絕緣開關設備）等無法在兩端直接接線的情況，采用一種特殊的測量方法（如脈沖電流法），通過接地回路來測試斷口信號，解決了GIS現場試驗的接線難題。

◆ 磨合試驗 (Aging Test / Burn-in Test)

解釋：對新安裝或大修后的斷路器，在投運前進行數十次至上百次的連續分合閘操作。目的是使機構的運動部件充分磨合，去除毛刺，穩定機械特性，并使觸頭表面形成良好的接觸面，確保投運后的可靠性。

◆ 低電壓試驗 (Low Voltage Operation Test)

解釋：在低于額定操作電壓的條件下對開關進行分合閘操作，以檢驗開關機構在電網電壓波動時是否能可靠動作。

掌握以上名詞的含義及其對應的測試功能，是正確使用高壓開關特性測試儀、精準解讀測試報告、準確判斷高壓開關健康狀態的基礎。
